3M Jupiter Jednotka s pohonem vzduchu

3M™ Jupiter™ Jednotka s pohonem vzduchu

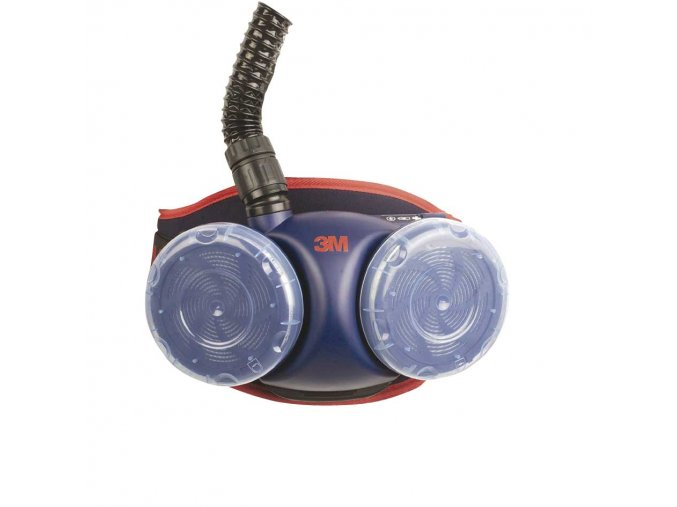

Filtroventilační jednotka 3M Jupiter TM při použití s jednou ze schválených kukel 3M tvoří zařízení na ochranu dýchacích orgánů s pomocnou ventilací.

Vlastnosti a výhody:

• Pohodlný opasek, který lze dekontaminovat, nabízí dokonale těsné nasazení
• Pět různých typů filtrů (viz. parametry)
• Moderní, ergonomický design
• Nenáročná údržba
• Elektronická nabíječka prodlužující životnost baterie
• Moderní a ergonomická konstrukce
• Vhodná pro použití v dekontaminačních sprchách
• Elektronický akustický a optický alarm nízkého napětí baterie a/nebo nízkého průtoku vzduchu
• Sada ochrany před jiskrami (IS) je vhodná pro prostředí s nebezpečím výbuchu
• Dle druhu náhlavního dílu splňuje třídu TH2 nebo TH3 normy EN12941
• Stanovený součinitel ochrany (APF) 40 pro náhlavní díly 3M Versaflo řady S a M-400, APF 20 pro všechny ostatní

Filtroventilační jednotku Jupiter TM lze použít s následujícími kuklami 3M: série HT-100, série HT-400, série HT-600, série HT-700 a série HT-800.

• Výběr ze tří baterií: 4 h, 8 h, jiskrově bezpečná (4 h).
• Baterie NiMH mají větší výdrž a jsou lehčí.
• Výběr z pěti typů filtru: P3, A2P3, K1P3, ABE1P3, A2BEK1P3.
• Kryty filtru omezují vnikání prachu a jisker do těla filtru.
• Malý profil filtrační jednotky Jupiter TM umožňuje dobrou volnost pohybu, zejména v omezených prostorech.
• Hladký tvar filtroventilační jednotky Jupiter TM umožňuje snadné čištění.
• Ergonomicky navržený opasek zvyšuje pohodlí uživatele.
• Elektronický alarm vizuálně a zvukově upozorňuje na nízký průtok a/nebo slabou baterii.
• Jednoduchý způsob kalibrace zajišťuje delší životnost výrobku, nevyžadující údržbu od výrobce.
• Konstrukce nenáročná na údržbu.

Osvědčení:

Prokázalo se, že pokud se filtroventilační jednotka 3M Jupiter TM používá jako součást schváleného systému, splňuje základní bezpečnostní požadavky podle článků 10 a 11B směrnice Evropského společenství 89/686/EHS a proto je označena symbolem CE.

Výrobek byl přezkoušen v konstrukční fázi institucí British Standards Institute, Product Services, Maylands Avenue, Hemel Hempstead, Hertfordshire, HP2 4QS, Anglie (ohlášená instituce č. 0086).

Filtroventilační jednotka 3M Jupiter vybavená jiskrově bezpečnou baterií 3M byla schválena s ohledem na jiskrovou bezpečnost v souladu se směrnicí Evropského společenství 94/9/ES institucí SIRA Certification Service s identifikačním číslem 0518.

Normy:

Systém Jupiter TM tvořený filtroventilační jednotkou Jupiter TM (085-00-10P) a schválenými kuklami 3M byl zkoušen a schválen podle EN 12941.

Filtroventilační jednotka Jupiter TM splňuje následující požadavky:

• Ochrana proti prachu a stříkající vodě podle EN 60529, kód IP53. Když je filtroventilační jednotka Jupiter TM vybavena jiskrově bezpečnou sadou (085-12-00P), tvořenou jiskrově bezpečnou baterií a jiskrově bezpečným vakem, a lehkou dýchací trubicí (008-00-42P) spojena se schválenou kuklou 3M, celý systém splňuje tyto další požadavky:
• Ochrana proti prachu podle EN 60529, kód IP63.
• Jiskrová bezpečnost podle EN 50014, EN 50020 a EN 50281 (EEx ib IIB T3 a II 2 G D). Použití:

Filtroventilační jednotka Jupiter TM používaná jako schválený systém s vhodnými filtry poskytuje ochranu proti:

• částicím, např. jemnému prachu, aerosolům a kouři z kovů;
• plynům a výparům;
• kombinacím částic a plynů. Filtroventilační jednotku JupiterTM se schválenou kuklou a filtry lze použít v různých aplikacích včetně následujících:
• Farmaceutický průmysl
• Míchání/manipulace s chemikáliemi
• Laboratoře
• Stříkání barev (bez izokyanátů)
• Manipulace se skleněnými vlákny
• Chemické a agrochemické postřiky
• Svařování
• Slévárny
• Broušení

Omezení při použití:

Nesmí se používat v následujících podmínkách:

• Rozebírání azbestu

• Atmosféry s nedostatkem kyslíku

• Omezené prostory (tj. prostory s nedostatečnou ventilací)

• Situace, v nichž je riziko považováno za bezprostředně ohrožující život nebo zdraví (IDLH)

• Situace, v nichž koncentrace kontaminačních látek překračuje stanovené koncentrace uvedené v Pokynech pro uživatele kukly

Technické specifikace:

• Jmenovitý faktor ochrany:
  • liší se v závislosti na použité kukle (viz příslušné Pokyny pro uživatele)
• Charakteristiky výstupního průtoku:
  • Minimální konstrukční průtok podle výrobce: 150 l/min
  • Maximální průtok: 230 l/min
• Bateriové sady:
  • 4h baterie = akumulátor NiMH 5,2 V
  • 8h baterie = akumulátor NiMH 5,2 V
  • Jiskrově bezpečná baterie = akumulátor NiMH 7,8 V
• Jiskrová bezpečnost:
  • EN 50020 EEx ib IIB T3, SIRA Ex02Y2162X.
  • (ib = při normálním provozu nemůže způsobit vznícení, IIB = podskupina plynu podle specifikací v EN 50014, T3 = max. povrchová teplota 200°C)
  • Baterie se musí nabíjet v bezpečném prostoru.
• Kód ochrany proti vniknutí podle specifikací v EN 60529: IP53.
• Při použití s jiskrově bezpečnou sadou: IP63 (5x = ochrana proti prachu, 6x = prachotěsnost, 3x = stříka- jící voda).
• Provozní teplota: -5°C až +40°C a vlhkost < 90 %
• Skladovací podmínky: -20°C až +50°C a vlhkost < 90 % Hmotnost (bez baterie a filtrů): 882 g

Materiály:

•Těleso filtroventilační jednotky: polyfenylen

• Opasek: Polyester potažený PVC a EVA

• Spony: polypropylen

• Pouzdro filtru: polystyren

• Kryt filtru: polypropylen

• Pouzdro baterie: polyfenylen

• Indikátor průtoku/kalibrační trubice: polykarbonát
